500-6+12+18高速籠式絞線機

發布時間：2024-01-18 瀏覽：373次

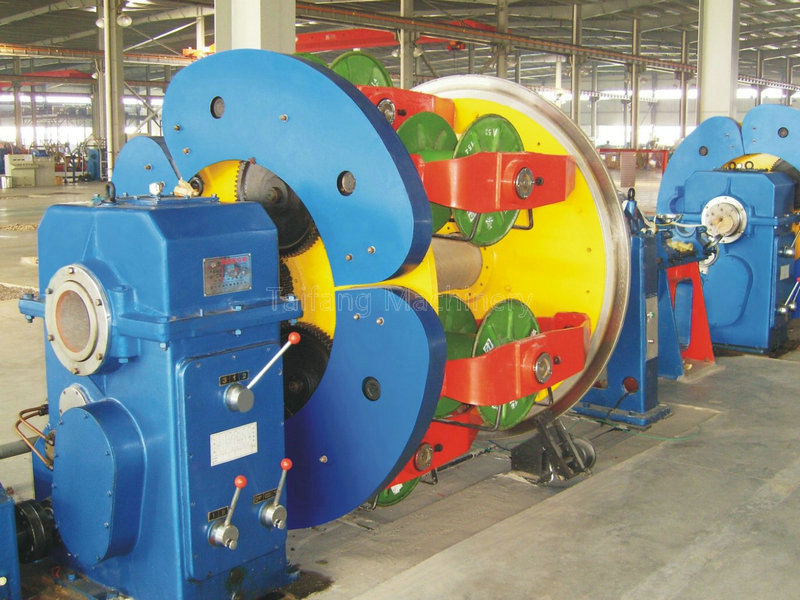

TF-500/1+6+12高速籠式絞線機

設備配置與技術參數

1. 設備用途：

本設備主要用于各類通訊、控制電纜的絞制成纜。

2. 主要技術參數

a.絞合單線直徑:Φ3～Φ10.0mm

b.最大絞合外徑：Φ35mm

c.絞體轉速6、12盤： 50.4～120ｒ/min

d.絞線節距6、12盤 ：48～824mm

e.牽引線速度：5.1～36.9m/min

f.絞籠架內放線盤規格：PND500mm

g.中心放線盤規格：PND500mm

h.收線盤規格：PN1600～PN2500mm

i.主電機功率：22kW（電磁調速電機）

j.設備中心高：1000mm

3. 主要組成部件

a.Φ500放線架：1套

b.井式導線架：1套

c.6、12盤絞體：各 1套

d.線模架（其中壓型座1套）：2套

e.高速繞包裝置：1套

f.機械計米器：1套

g.Φ2000雙牽引裝置：1套

h.Φ2500無軸式收排線架：1套

i.機械傳動系統：1套

j.電控系統：1套

k.安全圍柵：1套
